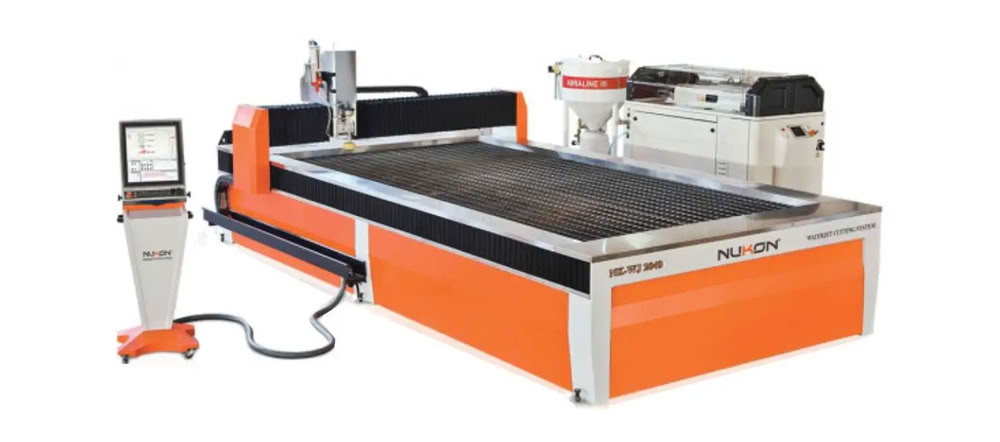

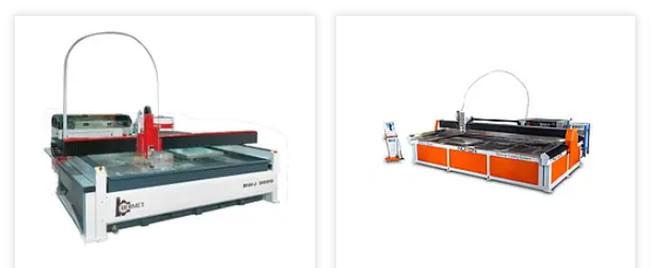

Гидроабразивная резка давно используется там, где от оборудования требуется универсальность, высокая точность и возможность обрабатывать материалы без термического воздействия. Однако при выборе гидроабразивного станка возникает важный вопрос: достаточно ли 3 осей или стоит сразу приобретать 5-осевую систему?
Однозначного ответа нет. Для одних производств 3-осевого станка будет вполне достаточно, а для других дополнительные оси быстро окупят себя за счет расширения возможностей обработки и сокращения количества последующих операций.
Разберемся, чем отличаются эти конфигурации и в каких случаях каждая из них будет оптимальным выбором.
Что такое 3-осевой гидроабразивный станок?
Классический 3-осевой гидроабразивный станок перемещает режущую головку по трем координатам — X, Y и Z. Оси X и Y отвечают за перемещение по рабочей плоскости, а Z — за положение головки относительно поверхности материала.
Во время резки струя остается перпендикулярной заготовке. Поэтому такой станок предназначен преимущественно для изготовления плоских деталей с двухмерным контуром: отверстий, пазов, фланцев, прокладок, кронштейнов, декоративных элементов и других деталей сложной формы.
При этом возможности 3-осевого оборудования значительно шире, чем может показаться. Оно способно обрабатывать металл, камень, стекло, керамику, композиты, пластики и другие материалы, причем без нагрева зоны реза.
Главное преимущество 3-осевой конфигурации — простота. Она проще в программировании, эксплуатации и обслуживании, а стоимость оборудования обычно ниже, чем у сопоставимого 5-осевого станка.
Что дает 5-осевой гидроабразивный станок?
У 5-осевой системы к линейным перемещениям добавляются две вращательные оси. Благодаря этому режущая головка может изменять угол наклона во время движения по контуру.
Именно это принципиально расширяет возможности станка.
5-осевая гидроабразивная резка позволяет выполнять:
- резку под углом;
- фаски и скосы;
- наклонные стенки;
- сложные пространственные контуры;
- обработку деталей с переменным углом резания;
- компенсацию конусности реза;
- отдельные операции, которые на 3-осевом оборудовании потребовали бы дополнительной обработки.
Некоторые современные 5-осевые режущие головки также обеспечивают автоматическую компенсацию конусности струи. Это особенно важно при обработке толстых заготовок, где отклонение стенок реза становится более заметным.
В чем разница на практике?
Представим, что необходимо изготовить обычную стальную пластину с несколькими отверстиями и фигурным наружным контуром.
Для такой задачи 3-осевого станка вполне достаточно. Программа задаст траекторию движения головки, станок выполнит резку, и готовая плоская деталь будет получена за одну операцию.
Теперь представим другую задачу: необходимо изготовить деталь со скошенной кромкой, подготовить V-образную фаску под сварку или получить наклонную стенку.
На 3-осевом оборудовании придется искать дополнительное технологическое решение: менять положение детали, выполнять дополнительную операцию или использовать другое оборудование.
5-осевой станок способен выполнить такую обработку непосредственно во время резки, изменяя положение режущей головки.
Именно поэтому выбор между тремя и пятью осями нужно делать не по принципу «5 осей лучше», а исходя из реальных задач производства.
Когда достаточно 3 осей?
3-осевой станок будет рациональным выбором, если основная продукция представляет собой плоские детали.
Например:
- Металлообработка. Раскрой листового металла, изготовление фланцев, пластин, кронштейнов и других деталей с плоской геометрией.
- Производство деталей машин. Если основная часть заказов — двухмерные контуры без фасок и пространственных поверхностей.
- Камнеобработка. Раскрой каменных плит, изготовление столешниц и элементов заданной плоской формы.
- Стекло и керамика. Резка листовых материалов по CAD-контуру.
- Мелкосерийное производство. Когда станок должен выполнять широкий спектр обычных операций, но сложная 3D-обработка требуется редко.
В таких случаях покупка 5-осевой системы может оказаться неоправданной. Производство не будет использовать значительную часть ее возможностей, зато первоначальные затраты и требования к подготовке производства будут выше.
Когда стоит выбрать 5 осей?
5-осевая конфигурация оправдана, если сложная геометрия — это не единичная задача, а регулярная часть производства.
Особенно актуальна она для предприятий, которые изготавливают:
- детали со скошенными кромками;
- сварные заготовки с подготовкой фасок;
- детали со сложными угловыми поверхностями;
- пространственные элементы;
- компоненты для машиностроения;
- детали с повышенными требованиями к геометрии кромки;
- изделия, для которых нежелательны дополнительные операции после резки.
Важным преимуществом является и компенсация конусности. При обычной гидроабразивной резке струя постепенно отклоняется по мере прохождения материала, поэтому стенка реза может получаться не идеально вертикальной. 5-осевая система может корректировать угол режущей головки, чтобы уменьшить этот эффект.
3 оси против 5 осей: сравнение
| Характеристика | 3-осевой станок | 5-осевой станок |
|---|---|---|
| Плоская 2D-резка | Да | Да |
| Прямой вертикальный рез | Да | Да |
| Сложные контуры | Да | Да |
| Резка под углом | Ограниченно | Да |
| Фаски | Нет в стандартной конфигурации | Да |
| 3D-геометрия | Ограниченно | Да |
| Компенсация конусности | Ограниченно | Да |
| Программирование | Проще | Сложнее |
| Требования к оператору | Ниже | Выше |
| Стоимость оборудования | Ниже | Выше |
| Универсальность | Высокая | Очень высокая |
Важно понимать, что конкретные возможности зависят от конструкции станка, режущей головки, программного обеспечения и диапазона углов конкретной модели. Поэтому само наличие «5 осей» еще не говорит обо всех возможностях оборудования.
Нужно ли переплачивать за 5 осей?
Главный вопрос при покупке — будет ли производство использовать преимущества 5-осевой обработки.
Если 90% заказов — это обычный раскрой листового металла с вертикальным резом, более дорогая конфигурация может не дать заметного экономического эффекта.
Если же предприятие регулярно сталкивается с фасками, наклонными поверхностями и требованиями к геометрии кромки, ситуация меняется.
Дополнительная операция означает:
- повторную установку детали;
- дополнительное программирование;
- дополнительное время;
- возможную погрешность при переустановке;
- необходимость использовать другое оборудование;
- увеличение себестоимости детали.
5-осевая система позволяет выполнять больше операций непосредственно на гидроабразивном станке и тем самым сокращать производственный цикл.
Не забывайте о программном обеспечении
При выборе 5-осевого станка важно оценивать не только механическую часть.
Дополнительные оси требуют более сложного управления траекторией. CAM-система должна рассчитывать положение режущей головки, учитывать геометрию детали, углы наклона и возможную компенсацию конусности.
Поэтому перед покупкой стоит уточнить:
- какое CAD/CAM-программное обеспечение используется;
- поддерживает ли оно 5-осевую обработку;
- есть ли симуляция траектории;
- выполняется ли автоматическая компенсация конусности;
- насколько просто оператору подготовить управляющую программу;
- предусмотрено ли обучение персонала.
Для 3-осевого оборудования подготовка управляющих программ обычно проще, что может быть существенным преимуществом для небольшого производства.
Какой станок выбрать?
Если основная задача — быстро и качественно выполнять обычную 2D-резку, рациональным выбором будет 3-осевой гидроабразивный станок.
Если предприятие работает со сложной геометрией, регулярно выполняет фаски и угловую резку либо хочет сократить количество последующих операций, стоит рассматривать 5-осевую конфигурацию.
При этом не следует выбирать оборудование только по количеству осей. Нужно оценивать весь комплекс параметров: рабочую зону, характеристики насоса, точность позиционирования, режущую головку, программное обеспечение, доступный диапазон углов, производительность и сервисное обслуживание.
3-осевой гидроабразивный станок — оптимальный выбор для большинства стандартных задач плоской резки. Он проще, доступнее и не требует переплаты за функции, которые могут оказаться невостребованными.
5-осевой станок — выбор для более сложного производства, где необходимы угловые резы, фаски, пространственная геометрия и компенсация конусности.
Поэтому правильный вопрос при покупке звучит не «какой станок лучше — 3- или 5-осевой?», а «какие детали предстоит производить и сколько дополнительных операций потребуется без 5-осевой обработки?»
Именно от ответа на этот вопрос зависит, станет ли дополнительная ось лишними расходами или реальным инструментом повышения производительности и расширения возможностей производства.
