Представьте ситуацию: подрядчик установил опоры, провёл линию, сдал объект. Через два года одна из опор начала крениться. Выяснилось — была выбрана неправильная серия под условия грунта. Итог: демонтаж, новый фундамент, судебные споры. Подобные случаи в украинской практике 2026 года — не редкость, и почти всегда причина одна: опора выбиралась по цене, а не по техническому заданию.
Эта статья — для тех, кто хочет разобраться в типах, нагрузках и критериях подбора опора электропередач, чтобы не переделывать работу дважды.
Железобетон против металла: в чём реальная разница для украинских условий
На рынке Украины в 2026 году представлены два основных материала для опор ЛЭП — железобетон и металл (сталь). У каждого своя ниша, и путать их — значит закладывать проблему ещё на стадии проектирования.
Железобетонные опоры: сильные стороны и ограничения

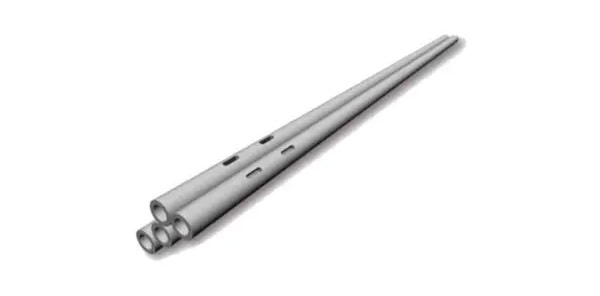

Центрифугированные железобетонные стойки серий СВ, СК, СУ — классика для распределительных сетей 0,4–10 кВ. Их главные преимущества: устойчивость к коррозии, долговечность до 50 лет при правильной установке, относительно низкая стоимость обслуживания. Однако у них есть принципиальные ограничения:
- Масса от 600 кг и выше — требует спецтехники при монтаже
- Хрупкость при ударных нагрузках (ДТП, падение дерева)
- Ограниченная применимость на грунтах с высоким УГВ без дополнительной гидроизоляции
- Сложность транспортировки в труднодоступные районы
Металлические опоры: когда они оправданы
Стальные многогранные опоры (МГ-серия) и решётчатые конструкции применяются на линиях 35–750 кВ, а также там, где требуется значительная высота или сложный рельеф. Их преимущество — точный расчёт под нагрузку, модульность, возможность монтажа в сложных условиях. Недостаток — обязательное антикоррозионное покрытие и регулярный мониторинг состояния металла.
Три параметра, которые определяют правильный выбор
Прежде чем выбирать тип и серию опоры, необходимо чётко определить три исходных параметра. Без них любой выбор — это угадывание.
1. Класс напряжения линии. От этого зависят габариты, высота опоры и расстояния между проводами. Для 0,4 кВ и для 110 кВ — принципиально разные конструкции.
2. Тип опоры по функции. Промежуточные опоры держат провода в пролёте без угловых нагрузок. Анкерные воспринимают тяжение провода. Угловые устанавливаются на поворотах трассы. Концевые — в начале и конце линии. Ошибка в классификации — прямой путь к аварии.
3. Условия грунта и климатической зоны. На Украине в 2026 году нормативы гололёдно-ветровой нагрузки для разных регионов существенно различаются. Карпатский регион, прибрежные зоны и степные районы требуют разных расчётных значений.
Монтажная логика: что влияет на долговечность после установки
Даже правильно выбранная опора простоит меньше расчётного срока, если нарушить технологию установки. Ключевые моменты, которые часто игнорируются на практике:
- Глубина заделки — для стоек СВ105 стандартная глубина составляет 2,5 м, но на слабых грунтах она увеличивается, либо применяется ростверк
- Уплотнение засыпки — послойное трамбование каждые 20 см критично для устойчивости
- Контроль вертикальности — отклонение более 1/100 высоты стойки недопустимо
- Антикоррозионная защита зоны заделки — особенно важна для железобетона в грунтах с повышенной кислотностью

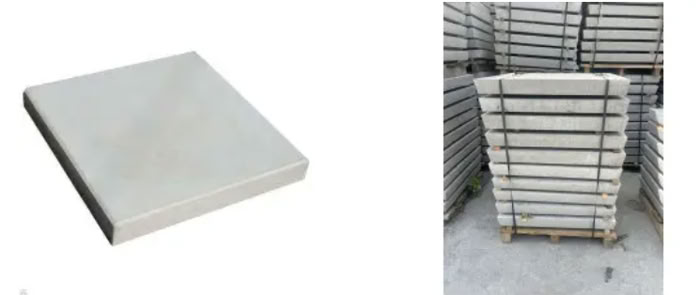

Отдельного внимания заслуживает организация прилегающей территории. Если опора устанавливается в зоне, где будут укладываться купить плиты тротуарные или другие элементы благоустройства, важно заранее предусмотреть охранную зону и не допускать нагрузок на грунт вблизи основания опоры.
Нормативная база в Украине в 2026 году: на что ссылаться при проектировании
Проектирование линий электропередачи регламентируется ПУЭ (Правила улаштування електроустановок) в украинской редакции, а также ДБН В.2.5-38. При выборе опор необходимо руководствоваться паспортными данными изделия, которые должны соответствовать ДСТУ на данный тип продукции.
Важный момент 2026 года: в связи с интеграцией украинских энергосетей в европейскую систему ENTSO-E ряд технических требований к линиям межсистемного соединения был скорректирован. Это затронуло прежде всего требования к высоте опор и допустимым провесам проводов на переходах.
Практический совет: при заказе опор у производителя всегда запрашивайте протокол испытаний на изгибающий момент — это ключевой показатель несущей способности стойки, который должен подтверждаться документально, а не только числиться в спецификации.
Грамотный подход к выбору и монтажу опор — это не перестраховка, а прямая экономия. Стоимость одной замены опоры с демонтажом, транспортировкой и повторной установкой в 2026 году в среднем обходится в 3–5 раз дороже, чем правильно принятое решение на этапе проектирования.
